XLRK VA
Ввертное резьбовое соединение, L-образное
Соединение 1:
Наружная резьба BSPT, коническая
Материал:
нержавеющая сталь
Норма:
DIN 2353
Модель:
Ввертное резьбовое соединение
Свойства
| Соединение 1 | Наружная резьба BSPT, коническая |
| Материал | нержавеющая сталь |
| Норма | DIN 2353 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | L-образная форма |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

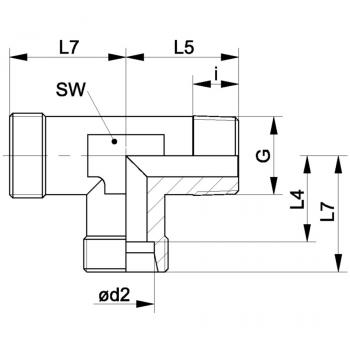

Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
Варианты изделия
| Наименование | SW | d2 | Рабочее давление бар | G | Серия | Подробности |
| XLR 04 LL VA | 9 mm | 4 mm | PN 100 | R 1/8" K | LL | Подробнее |
| XLR 06 LL VA | 9 mm | 6 mm | PN 100 | R 1/8" K | LL | Подробнее |
| XLR 08 LL VA | 12 mm | 8 mm | PN 100 | R 1/8" K | LL | Подробнее |
| XLR NW 04 HL VA | 12 mm | 6 mm | PN 315 | R 1/8" K | L | Подробнее |
| XLR NW 04 HL 1/4 VA | 12 mm | 6 mm | PN 315 | R 1/4" K | L | Подробнее |
| XLR NW 06 HL VA | 12 mm | 8 mm | PN 315 | R 1/4" K | L | Подробнее |
| XLR NW 08 HL VA | 14 mm | 10 mm | PN 315 | R 1/4" K | L | Подробнее |
| XLR NW 08 HL 3/8 VA | 17 mm | 10 mm | PN 315 | R 3/8" K | L | Подробнее |
| XLR NW 10 HL 1/4 VA | 17 mm | 12 mm | PN 315 | R 1/4" K | L | Подробнее |
| XLR NW 10 HL VA | 17 mm | 12 mm | PN 315 | R 3/8" K | L | Подробнее |
| XLR NW 10 HL 1/2 VA | 17 mm | 12 mm | PN 315 | R 1/2" K | L | Подробнее |
| XLR NW 13 HL VA | 19 mm | 15 mm | PN 315 | R 1/2" K | L | Подробнее |
| XLR NW 16 HL VA | 24 mm | 18 mm | PN 315 | R 1/2" K | L | Подробнее |
| XLR NW 03 HS VA | 14 mm | 6 mm | PN 400 | R 1/4" K | S | Подробнее |
| XLR NW 04 HS VA | 17 mm | 8 mm | PN 400 | R 1/4" K | S | Подробнее |
| XLR NW 06 HS VA | 17 mm | 10 mm | PN 400 | R 3/8" K | S | Подробнее |
| XLR NW 08 HS VA | 19 mm | 12 mm | PN 400 | R 3/8" K | S | Подробнее |
| XLR NW 08 HS 1/2 VA | 19 mm | 12 mm | PN 400 | R 1/2" K | S | Подробнее |
| XLR NW 10 HS VA | 19 mm | 14 mm | PN 400 | R 1/2" K | S | Подробнее |
| XLR NW 13 HS VA | 24 mm | 16 mm | PN 400 | R 1/2" K | S | Подробнее |
