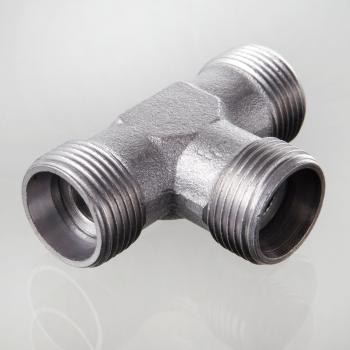

XWV NW 03 HS
Съемный клапан, соединитель
Описание продукта

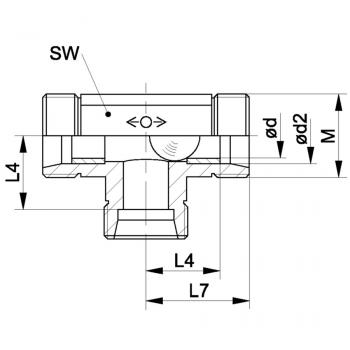

| S1 | 14 |
| d2 | 6 mm |
| d | 3 mm |
| Рабочее давление бар | PN 400 |
| Серия | S |
| L4 | 16 mm |
| L7 | 24 mm |
| M | M 14 x 1,5 |
Свойства
| Материал | Сталь |
| Модель | Съемный клапан, соединитель |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | T-образная форма |
| Соединение 1 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 1 3 | Внутренний конус 24° |
- Указания
- Описание
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
С двумя запираемыми подводами и одним отводом.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
