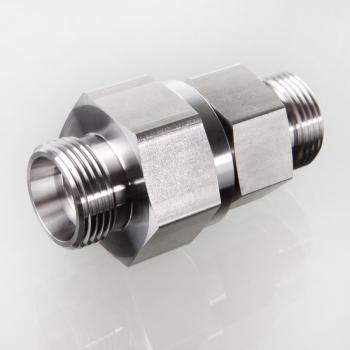

XRD NW 16 HS VA
Обратный клапан, соединитель
Описание продукта
| S1 | 41 |
| L1 | 97.5 mm |
| L2 | 54.5 mm |
| d2 | 20 mm |
| Рабочее давление бар | PN 250 |
| Серия | S |
| S2 | 38 |
| S3 | 36 |
| Давление реагирования | ок. 1 бар |
Свойства
| Материал | нержавеющая сталь |
| Норма | ISO 8434-1 |
| Модель | Обратный клапан, соединитель |
| Соединение 1 2 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 1 2 | Внутренний конус 24° |
- Указания
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Поставляется также для давления срабатывания 0,2; 0,5; 2; 3; 5 бар.
? = наружный диаметр трубы
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
Штуцер (без накидной гайки и режущего кольца)
