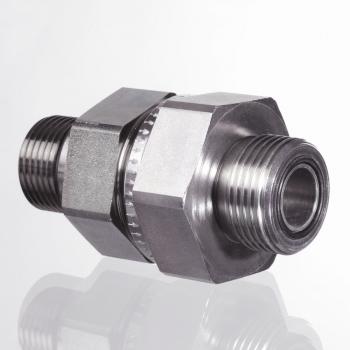

HVM 22 ED 10 HJOF
Обратный клапан, ввертное соединение
Описание продукта

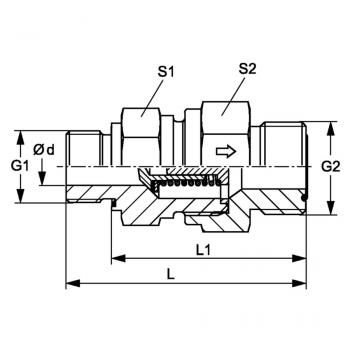

| G1 | M 22 x 1.5 |
| G2 | 1" -14 UNS |
| S1 | 32 |
| L1 | 58 mm |
| d | 11.5 mm |
| L | 72 mm |
| Рабочее давление бар | PN 315 |
| S2 | 36 |
| Давление реагирования | ок. 1 бар |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Наружная резьба ORFS |
| Материал | Сталь |
| Модель | Обратный клапан, ввертное соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма E |
| Форма уплотнения 2 | Плоское уплотнение с кольцом круглого сечения |
- Описание
- Указание по заказу
- Zubehr gehrt zu
Направление потока от ввертной цапфы
Поставляется также с давлением реагирования 0,2; 0,5; 2; 3; 5; 6 бар.
PN = номинальное давление
PB = макс. рабочее давление
