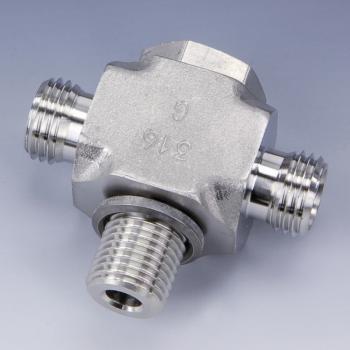

XSTOM VA
Откидное резьбовое соединение, бездроссельное, T-образное
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Материал:
нержавеющая сталь
Модель:
Откидные резьбовые соединения бездроссельные (высокое давление)
Конструкция:
T-образная форма
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Материал | нержавеющая сталь |
| Модель | Откидные резьбовые соединения бездроссельные (высокое давление) |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Форма E |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
NBR уплотненияFPM (Витон) по запросу
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
Варианты изделия

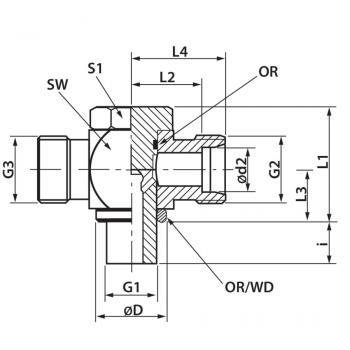

| Наименование | G1 | S1 | L1 | L2 | SW | Подробности |
| XSTOM 04 LL VA | M 8 x 1 | 17 | 24 mm | 11 mm | 18 mm | Подробнее |
| XSTOM NW04 HL VA | M 10 x 1 | 17 | 24 mm | 12 mm | 17 mm | Подробнее |
| XSTOM NW08 HL VA | M 14 x 1.5 | 19 | 30 mm | 15.5 mm | 22 mm | Подробнее |
