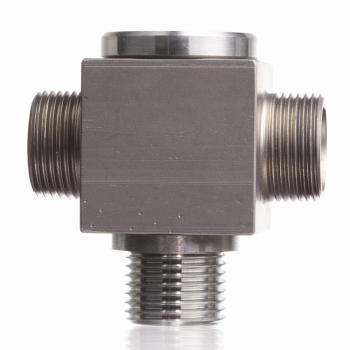

XDTR VA
Откидное резьбовое соединение, бездроссельное, T-образное
Соединение 1:
Наружная резьба BSP, цилиндрическая
Материал:
нержавеющая сталь
Норма:
ISO 8434-1
Модель:
Откидное резьбовое соединение бездроссельное
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | ISO 8434-1 |
| Модель | Откидное резьбовое соединение бездроссельное |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Кольцо с уплотнительной кромкой |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
Варианты изделия

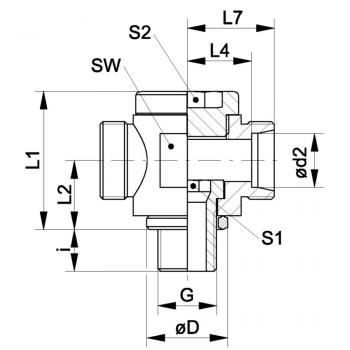

| Наименование | S1 | L1 | L2 | SW | d2 | Подробности |
| XDTR NW 04 HL VA | 6 | 24 mm | 12 mm | 18 mm | 6 mm | Подробнее |
| XDTR NW 06 HL VA | 8 | 30 mm | 15 mm | 22 mm | 8 mm | Подробнее |
| XDTR NW 08 HL VA | 8 | 30 mm | 15 mm | 22 mm | 10 mm | Подробнее |
| XDTR NW 10 HL VA | 10 | 36 mm | 18 mm | 27 mm | 12 mm | Подробнее |
| XDTR NW 13 HL VA | 12 | 40 mm | 20 mm | 30 mm | 15 mm | Подробнее |
| XDTR NW 16 HL VA | 12 | 40 mm | 20 mm | 30 mm | 18 mm | Подробнее |
| XDTR NW 20 HL VA | 17 | 52 mm | 25 mm | 41 mm | 22 mm | Подробнее |
| XDTR NW 25 HL VA | 22 | 58 mm | 29 mm | 46 mm | 28 mm | Подробнее |
| XDTR NW 32 HL VA | 27 | 69 mm | 34 mm | 55 mm | 35 mm | Подробнее |
| XDTR NW 40 HL VA | 32 | 84 mm | 41 mm | 65 mm | 42 mm | Подробнее |
