XSTOR 06 LL VA
Откидное резьбовое соединение, бездроссельное, T-образное
Описание продукта

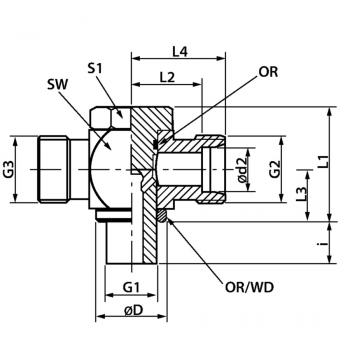

| G1 | G 1/8" -28 |
| S1 | 17 |
| L1 | 24 mm |
| L2 | 11.5 mm |
| SW | 18 mm |
| d2 | 6 mm |
| D | 14 mm |
| L3 | 10 mm |
| Рабочее давление бар | PN 63 |
| Серия | LL |
| Наружный трубы | 6 mm |
| L4 | 17 mm |
| i | 8 mm |
| G2 G3 | M 10 x 1 |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Материал | нержавеющая сталь |
| Модель | Откидные резьбовые соединения бездроссельные (высокое давление) |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Форма E |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
NBR уплотненияFPM (Витон) по запросу
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
