XDWM VA

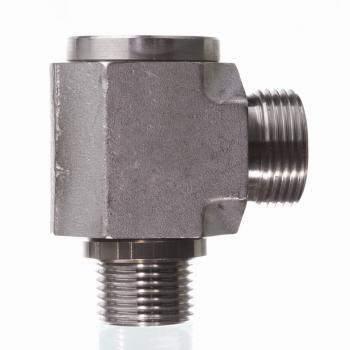

Откидное резьбовое соединение, бездроссельное, угол 90°

Соединение 1:

Метрическая наружная резьба, цилиндрическая

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Материал:

нержавеющая сталь

Норма:

DIN 2353 ISO 8434-1

Свойства

Соединение 1	Метрическая наружная резьба, цилиндрическая
Соединение 2	Метрическая наружная резьба, цилиндрическая
Материал	нержавеющая сталь
Норма	DIN 2353 ISO 8434-1
Модель	Откидное резьбовое соединение бездроссельное
Конструкция	Угол 90°
Форма уплотнения 1	Кольцо с уплотнительной кромкой
Форма уплотнения 2	Внутренний конус 24°

Указания
Zubehr gehrt zu
Комплект поставки

Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

Серия: LL = очень легкая L = легкая S = тяжелая PN = номинальное давление PB = макс. рабочее давление ? d2 = наружный диаметр трубы

Штуцер (без накидной гайки и режущего кольца)

Варианты изделия

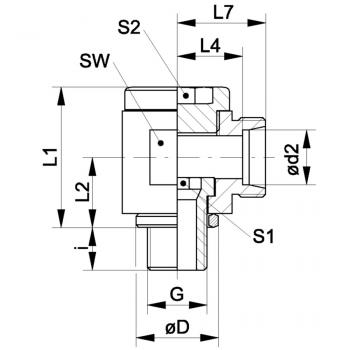

Наименование	S1	L1	L2	SW	d2	Подробности
XDWM NW 04 HL VA	6	24 mm	12 mm	19 mm	6 mm	Подробнее
XDWM NW 06 HL VA	6	30 mm	15 mm	22 mm	8 mm	Подробнее
XDWM NW 08 HL VA	8	30 mm	16 mm	22 mm	10 mm	Подробнее
XDWM NW 10 HL VA	10	37 mm	18 mm	27 mm	12 mm	Подробнее
XDWM NW 13 HL VA	12	40 mm	20 mm	30 mm	15 mm	Подробнее
XDWM NW 16 HL VA	14	46 mm	23 mm	36 mm	18 mm	Подробнее
XDWM NW 20 HL VA	17	51 mm	25 mm	41 mm	22 mm	Подробнее
XDWM NW 25 HL VA	22	64 mm	32 mm	50 mm	28 mm	Подробнее
XDWM NW 32 HL VA	27	76 mm	37 mm	60 mm	35 mm	Подробнее
XDWM NW 40 HL VA	32	85 mm	42 mm	65 mm	42 mm	Подробнее
XDWM NW 03 HS VA	6	30 mm	15 mm	22 mm	6 mm	Подробнее
XDWM NW 04 HS VA	8	30 mm	16 mm	22 mm	8 mm	Подробнее
XDWM NW 06 HS VA	10	37 mm	18 mm	27 mm	10 mm	Подробнее
XDWM NW 08 HS VA	12	41 mm	20 mm	30 mm	12 mm	Подробнее
XDWM NW 10 HS VA	12	42 mm	21 mm	32 mm	14 mm	Подробнее
XDWM NW 13 HS VA	14	46 mm	23 mm	36 mm	16 mm	Подробнее
XDWM NW 16 HS VA	17	58 mm	28 mm	46 mm	20 mm	Подробнее
