XSDM NW 06 HL
Откидное резьбовое соединение, бездроссельное, угол 90°
Описание продукта

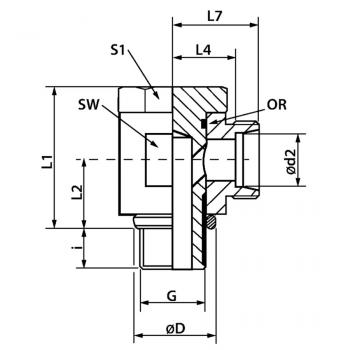

| S1 | 19 |
| L1 | 30 mm |
| L2 | 14 mm |
| SW | 22 mm |
| d2 | 8 mm |
| D | 17 mm |
| Рабочее давление бар | PN 250 |
| G | M 12 x 1,5 |
| Серия | L |
| L4 | 14.5 mm |
| i | 12 mm |
| L7 | 21.5 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Откидное резьбовое соединение бездроссельное |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Кольцо с уплотнительной кромкой |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
