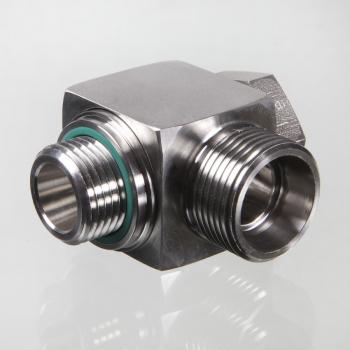

XSDOM NW 03 HS VA
Откидное резьбовое соединение, бездроссельное, угол 90°

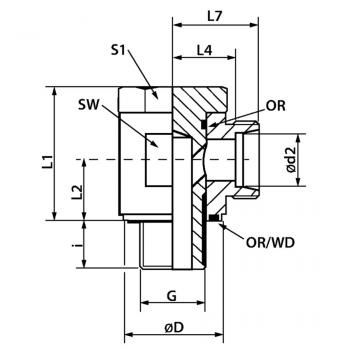

Описание продукта
| S1 | 19 |
| L1 | 30 mm |
| L2 | 14 mm |
| SW | 22 mm |
| d2 | 6 mm |
| Кольцо круглого сечения | 11,10 x 1,78 |
| D | 17.5 mm |
| Рабочее давление бар | PN 400 |
| G | M 12 x 1,5 |
| Серия | S |
| L4 | 16.5 mm |
| i | 12 mm |
| L7 | 23.5 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Откидное резьбовое соединение бездроссельное |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Форма E |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
NBR уплотненияFPM (Витон) по запросу
PN = номинальное давление
PB = макс. рабочее давление
Серия: LL = очень легкая L = легкая S = тяжелая
? = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
