SWR MG

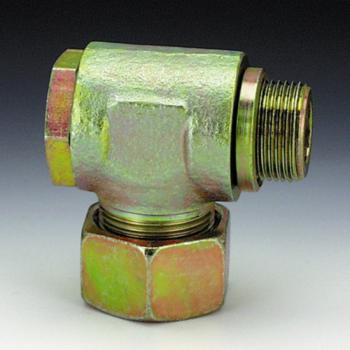

Откидное резьбовое соединение, угол 90°
Соединение 1:
Наружная резьба BSP, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Материал:
Латунь
Норма:
DIN 2353
ISO 8434-1
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Латунь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Откидное резьбовое соединение |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Кольцо с уплотнительной кромкой |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер с накидной гайкой и режущим кольцом
Варианты изделия

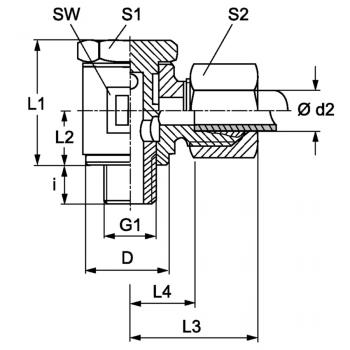

| Наименование | G1 | S1 | L1 | L2 | SW | Подробности |
| SWR NW 08 HL MG | G 1/4" -19 | 19 | 27.5 mm | 13 mm | 19 mm | Подробнее |
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
