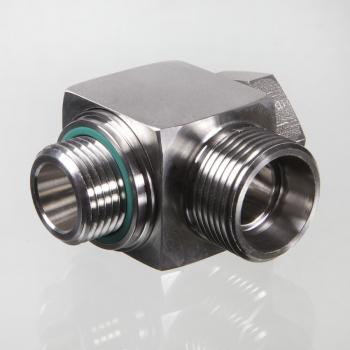

XSDOR 08 LL VA
Откидное резьбовое соединение, бездроссельное, угол 90°
Описание продукта

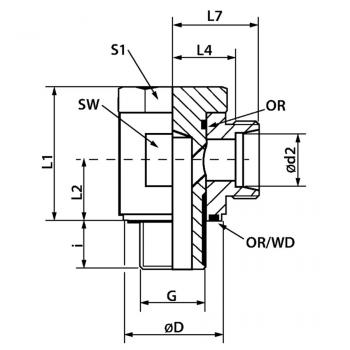

S1 | 17 |
L1 | 23.5 mm |
L2 | 10.5 mm |
SW | 17 mm |
d2 | 8 mm |
Кольцо круглого сечения | 7,65 x 1,78 |
D | 14.5 mm |
Рабочее давление бар | PN 100 |
G | G 1/8" -28 |
Серия | LL |
L4 | 13.5 mm |
i | 8 mm |
L7 | 19 mm |
Свойства
Соединение 1 | Наружная резьба BSP, цилиндрическая |
Соединение 2 | Метрическая наружная резьба, цилиндрическая |
Материал | нержавеющая сталь |
Норма | DIN 2353 ISO 8434-1 |
Модель | Откидное резьбовое соединение бездроссельное |
Конструкция | Угол 90° |
Форма уплотнения 1 | Форма E |
Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
NBR уплотненияFPM (Витон) по запросу
PN = номинальное давление
PB = макс. рабочее давление
Серия: LL = очень легкая L = легкая S = тяжелая
? = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
