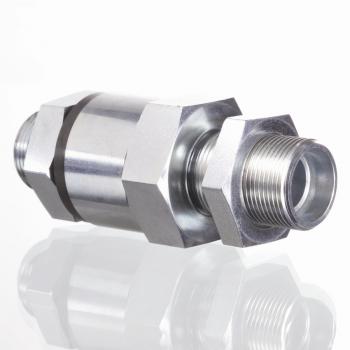

DGS NW 08 HS H
Поворотное резьбовое соединение, шарикоподшипник
Описание продукта

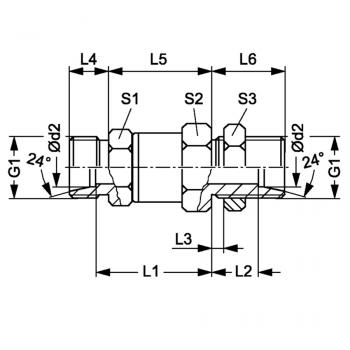

| G1 | M 20 x 1.5 |
| S1 | 24 |
| L1 | 52.5 mm |
| L2 | 15.5 mm |
| d2 | 12 mm |
| L3 | 5 mm |
| Рабочее давление бар | PN 500 |
| Серия | S |
| Наружный трубы | 12 mm |
| L6 | 23 mm |
| L4 | 12 mm |
| L5 | 48 mm |
| S2 | 30 |
| S3 | 27 |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение (переборочный соединитель) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Внутренний конус 24° |
| Дополнение к модели | Шарикоподшипник |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
