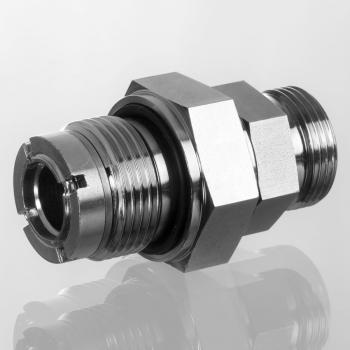

GVR NW 04 HS
Поворотное резьбовое соединение, подшипник скольжения
Описание продукта

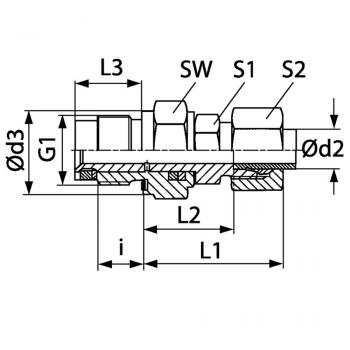

| G1 | G 1/4" -19 |
| S1 | 17 |
| L1 | 39 mm |
| L2 | 24 mm |
| SW | 19 mm |
| d2 | 8 mm |
| d3 | 19 mm |
| L3 | 18 mm |
| Рабочее давление бар | PN 100 |
| Серия | S |
| Наружный трубы | 8 mm |
| S2 | 19 |
| i | 12 mm |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение (ввертное соединение) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма E |
| Дополнение к модели | Подшипник скольжения |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
