DGM
Поворотное резьбовое соединение, шарикоподшипник
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Соединение 2:
Метрическая наружная резьба, цилиндрическая
Материал:
Сталь
Модель:
Поворотное резьбовое соединение (ввертное соединение)
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение (ввертное соединение) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма E |
| Дополнение к модели | Шарикоподшипник |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
Варианты изделия

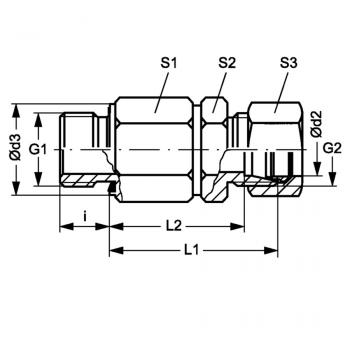

| Наименование | G1 | G2 | S1 | L1 | L2 | Подробности |
| DGM NW 03 HS 14 | M 14 x 1.5 | M 14 x 1.5 | 22 | 49 mm | 42 mm | Подробнее |
| DGM NW 04 HS | M 14 x 1.5 | M 16 x 1.5 | 22 | 49 mm | 42 mm | Подробнее |
| DGM NW 08 HS | M 18 x 1,5 | M 20 x 1.5 | 30 | 60 mm | 52.5 mm | Подробнее |
| DGM NW 13 HS | M 22 x 1.5 | M 24 x 1.5 | 30 | 60 mm | 51.5 mm | Подробнее |
| DGM NW 16 HS | M 27 x 2 | M 30 x 2 | 41 | 76 mm | 65.5 mm | Подробнее |
| DGM NW 20 HS | M 33 x 2 | M 36 x 2 | 41 | 78 mm | 66 mm | Подробнее |
| DGM NW 25 HS | M 42 x 2 | M 42 x 2 | 60 | 89 mm | 75.5 mm | Подробнее |
| DGM NW 32 HS | M 48 x 2 | M 52 x 2 | 60 | 92 mm | 76 mm | Подробнее |
