DGR NW 08 HS

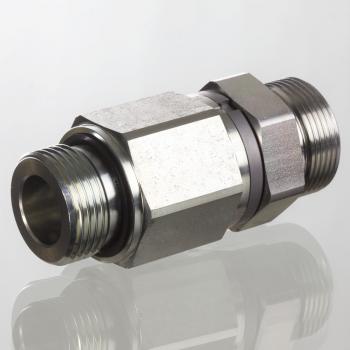

Поворотное резьбовое соединение, шарикоподшипник
Описание продукта

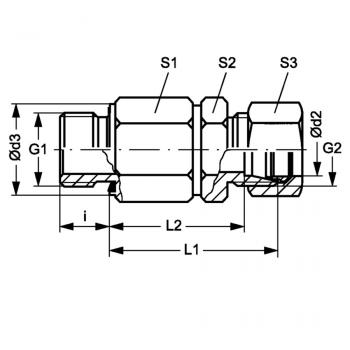

| G1 | G 3/8" -19 |
| G2 | M 20 x 1.5 |
| S1 | 30 |
| L1 | 60 mm |
| L2 | 52.5 mm |
| d2 | 12 mm |
| d3 | 22 mm |
| Рабочее давление бар | PN 250 |
| Серия | S |
| Наружный трубы | 12 mm |
| S2 | 24 |
| i | 12 mm |
| S3 | 24 |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение (ввертное соединение) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма E |
| Дополнение к модели | Шарикоподшипник |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер с накидной гайкой и режущим кольцом
