DGS 90 NW04 HS
Поворотное резьбовое соединение, угол 90°, шарикоподшипник
Описание продукта

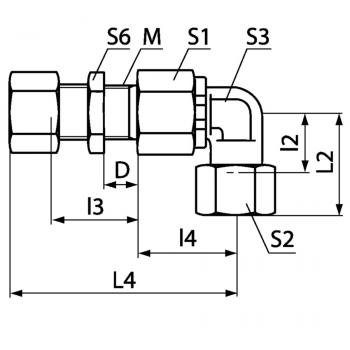

| S1 | 22 |
| L2 | 32 mm |
| D | 5 mm |
| Рабочее давление бар | PN 250 |
| Серия | S |
| Наружный трубы | 8 mm |
| L4 | 70 mm |
| S3 | 17 |
| M | M 16 x 1,5 |
| l2 | 17 mm |
| l3 | 16 mm |
| l4 | 39.5 mm |
| S6 | 22 |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение (переборочный соединитель) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Внутренний конус 24° |
| Дополнение к модели | Шарикоподшипник |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Штуцер (без накидной гайки и режущего кольца)
