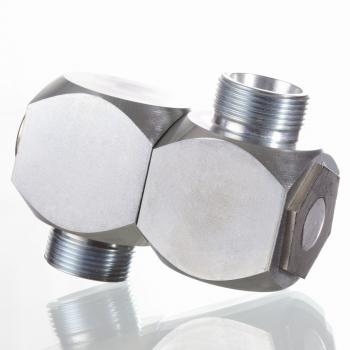

DG D NW 25 HS H
Поворотное резьбовое соединение, двойной угол 90°, подшипник скольжен.
Описание продукта

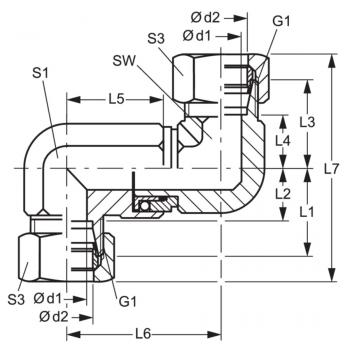

| G1 | M 42 x 2 |
| L1 | 52 mm |
| L2 | 38.5 mm |
| SW | 65 mm |
| d2 | 30 mm |
| L3 | 52 mm |
| Рабочее давление бар | PN 250 |
| Серия | S |
| Наружный трубы | 30 mm |
| L6 | 65 mm |
| L4 | 38.5 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Двойной угол 90° |
| Форма уплотнения 1 | Внутренний конус 24° |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
