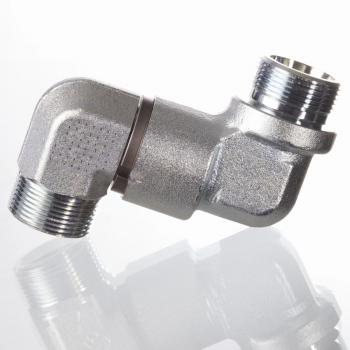

DG D NW 25 HS
Поворотное резьбовое соединение, двойной угол 90°, шарикоподшипник
Описание продукта

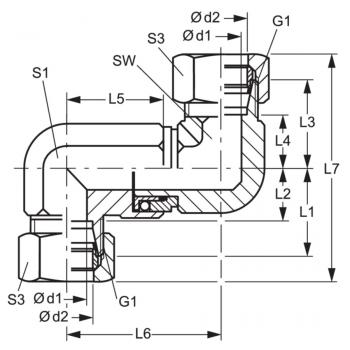

| G1 | M 42 x 2 |
| S1 | 50 |
| L1 | 49 mm |
| L2 | 35.5 mm |
| SW | 50 mm |
| d2 | 30 mm |
| L3 | 58 mm |
| d1 | 26 mm |
| Рабочее давление бар | PN 250 |
| Серия | S |
| Наружный трубы | 30 mm |
| L6 | 92.5 mm |
| L4 | 44.5 mm |
| L5 | 65 mm |
| L7 | 133 mm |
| S3 | 50 |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Двойной угол 90° |
| Форма уплотнения 1 | Внутренний конус 24° |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
