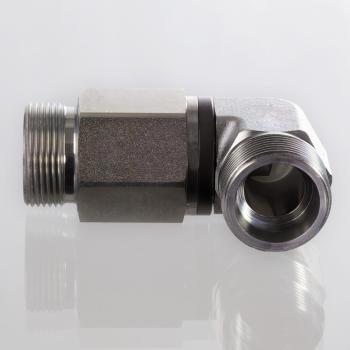

DGM 90 NW 25 HS
Поворотное резьбовое соединение, угол 90°, шарикоподшипник
Описание продукта

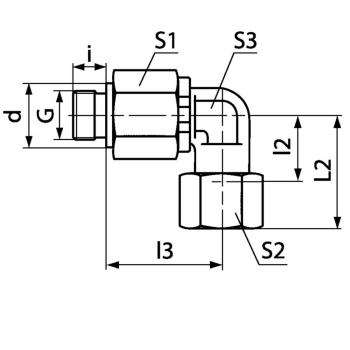

| S1 | 60 |
| L2 | 62 mm |
| d | 50 mm |
| Рабочее давление бар | PN 250 |
| G | M 42 x 2 |
| Серия | S |
| Наружный трубы | 30 mm |
| S2 | 50 |
| i | 20 mm |
| S3 | 50 |
| l2 | 35.5 mm |
| l3 | 82.5 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение (ввертное соединение) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Форма E |
| Дополнение к модели | Шарикоподшипник |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
? = наружный диаметр трубы
PN = номинальное давление
PB = макс. рабочее давление
Серия: LL = очень легкая L = легкая S = тяжелая
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
