DGR 90 NW 32 HS

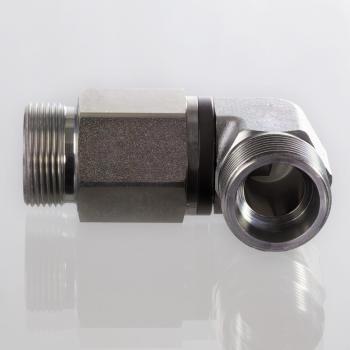

Поворотное резьбовое соединение, угол 90°, шарикоподшипник
Описание продукта

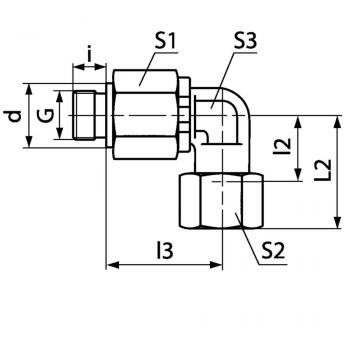

| S1 | 60 |
| L2 | 72 mm |
| d | 55 mm |
| Рабочее давление бар | PN 250 |
| G | G 1.1/2" -11 |
| Серия | S |
| Наружный трубы | 38 mm |
| S2 | 60 |
| i | 22 mm |
| S3 | 50 |
| l2 | 41 mm |
| l3 | 80.5 mm |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Поворотное резьбовое соединение (ввертное соединение) |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Форма E |
| Дополнение к модели | Шарикоподшипник |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
? = наружный диаметр трубы
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
