XGAM NW 04 HL 22

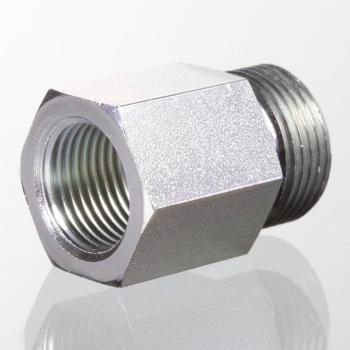

Навинчиваемое резьбовое соединение
Описание продукта
| G1 | M 22 x 1.5 |
| G2 | M 12 x 1,5 |
| L1 | 35 mm |
| L2 | 28 mm |
| SW | 27 mm |
| d2 | 6 mm |
| Рабочее давление бар | PN 315 |
| Серия | L |
| Наружный трубы | 6 mm |
| i | 19 mm |
Свойства
| Соединение 1 | Метрическая внутренняя резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Навинчиваемое резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма А |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
