XSVM NW 25 HS 45-1.5

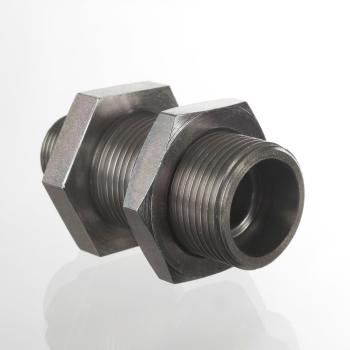

Переборочное ввертное резьбовое соединение
Описание продукта

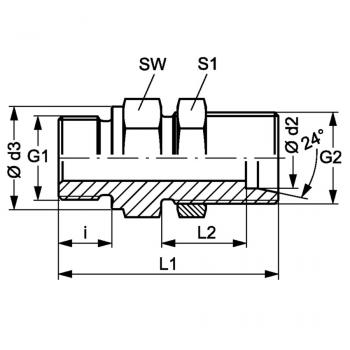

| G1 | M 45 x 1.5 |
| G2 | M 42 x 2 |
| S1 | 50 |
| L1 | 79 mm |
| SW | 55 mm |
| d2 | 30 mm |
| d3 | 52 mm |
| Рабочее давление бар | PN 400 |
| Серия | S |
| Наружный трубы | 30 mm |
| i | 16 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Переборочное ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма А |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
