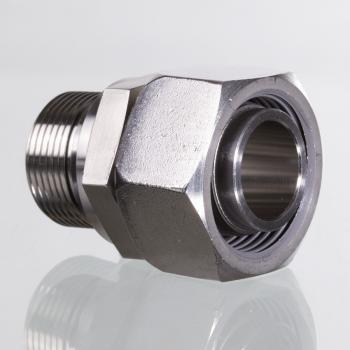

AVM NW 20 L VA
Ввертное резьбовое соединение
Описание продукта

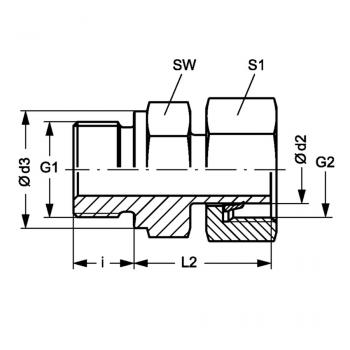

| G1 | M 26 x 1,5 |
| G2 | M 30 x 2 |
| S1 | 36 |
| L2 | 32.5 mm |
| SW | 32 mm |
| d2 | 22 mm |
| d3 | 31 mm |
| Рабочее давление бар | PN 160 |
| Серия | L |
| Наружный трубы | 22 mm |
| i | 16 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая гаечная резьба |
| Материал | нержавеющая сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма B |
| Форма уплотнения 2 | Патрубок с режущим кольцом |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
? d2 = наружный диаметр трубы
PN = номинальное давление
SW, S1, S2, S3 = размер под ключ
Патрубок с накидной гайкой и предварительно монтированным режущим кольцом
