AOVM NW 25 L ED
Ввертное резьбовое соединение
Описание продукта

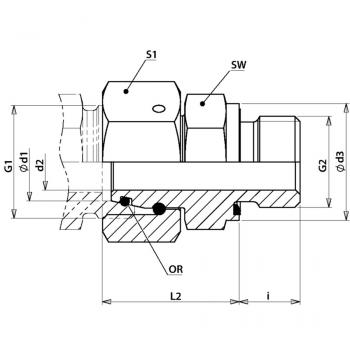

| G1 | M 36 x 2 |
| G2 | M 33 x 2 |
| S1 | 41 |
| L2 | 35 mm |
| SW | 41 mm |
| d2 | 22 mm |
| Кольцо круглого сечения | 26,0 x 2,0 |
| d3 | 39.9 mm |
| d | 22 mm |
| d1 | 28 mm |
| Рабочее давление бар | PN 160 |
| Серия | L |
| i | 18 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая гаечная резьба |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Наружный конус 24° с кольцом круглого сечения |
| Форма уплотнения 2 | Форма E |
- Указания
- Zubehr gehrt zu
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d1 = наружный диаметр трубы
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
