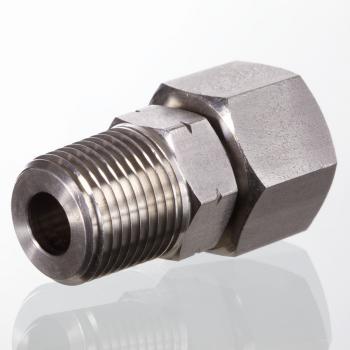

AOVN NW 32 S
Ввертное резьбовое соединение

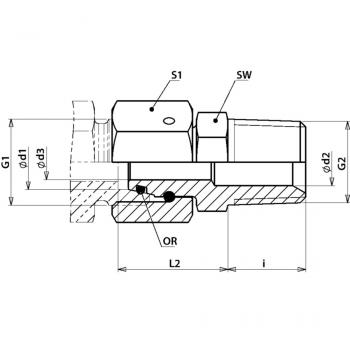

Описание продукта
| G1 | 1.1/2" -11.5 NPT |
| G2 | M 52 x 2 |
| S1 | 60 |
| L2 | 47.5 mm |
| SW | 50 mm |
| d2 | 35 mm |
| Кольцо круглого сечения | 33,3 x 2,4 |
| d3 | 30 mm |
| d | 38 mm |
| d1 | 38 mm |
| Рабочее давление бар | PN 315 |
| Серия | S |
| i | 26 mm |
Свойства
| Соединение 1 | Наружная резьба NPT |
| Соединение 2 | Метрическая гаечная резьба |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Форма уплотнения 2 | Наружный конус 24° с кольцом круглого сечения |
- Указания
- Zubehr gehrt zu
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d1 = наружный диаметр трубы
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
