AOVR O NW 04 S
Ввертное резьбовое соединение

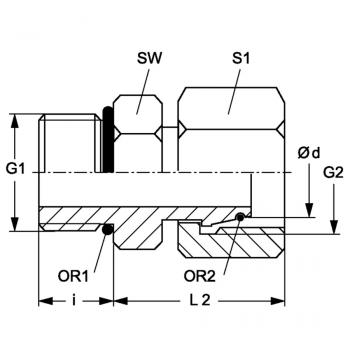

Описание продукта
| G1 | G 1/4" -19 |
| G2 | M 16 x 1.5 |
| S1 | 19 |
| L2 | 28 mm |
| SW | 19 mm |
| d | 8 mm |
| Рабочее давление бар | PN 630 |
| Серия | S |
| i | 12 mm |
| OR1 | 11,30 x 2,30 |
| OR2 | 6,0 x 1,5 |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая гаечная резьба |
| Материал | Сталь |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма G |
| Форма уплотнения 2 | Наружный конус 24° с кольцом круглого сечения |
- Указания
- Zubehr gehrt zu
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d = наружный диаметр трубы
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
