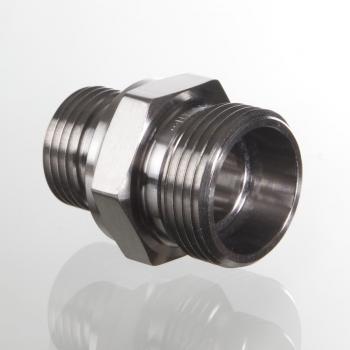

XVR NW 32 HS 1 ED VA
Ввертное резьбовое соединение

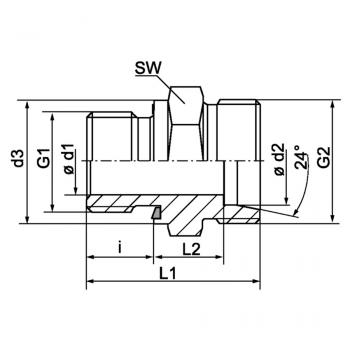

Описание продукта
| G1 | G 1" -11 |
| G2 | M 52 x 2 |
| L1 | 60 mm |
| L2 | 26 mm |
| SW | 55 mm |
| d2 | 38 mm |
| d3 | 39.9 mm |
| Рабочее давление бар | PN 315 |
| Серия | S |
| Наружный трубы | 38 mm |
| i | 18 mm |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма E |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Указание по заказу
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
NBR уплотненияFPM (Витон) по запросу
Серия: LL = очень легкая L = легкая S = тяжелая
? d2 = наружный диаметр трубы
PN = номинальное давление
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
