VN NW 08 HS MG

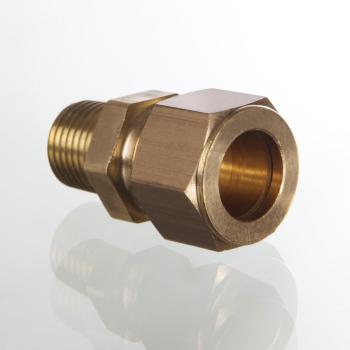

Ввертное резьбовое соединение
Описание продукта

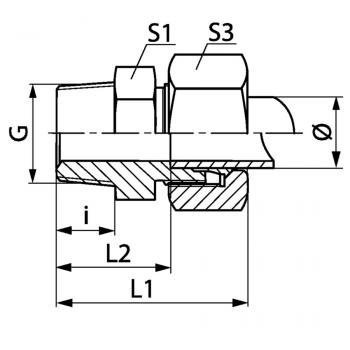

| S1 | 22 |
| L1 | 46 mm |
| L2 | 29.5 mm |
| Рабочее давление бар | PN 400 |
| G | 3/8" -18 NPT |
| Серия | S |
| Наружный трубы | 12 mm |
| i | 15.5 mm |
| S3 | 24 |
Свойства
| Соединение 1 | Наружная резьба NPT |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Латунь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | прямые |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
