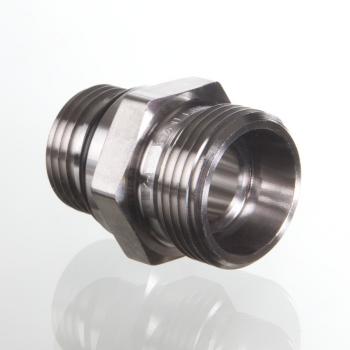

XVU NW 13 HS 3/4 VA
Ввертное резьбовое соединение
L2:
15.4 mm
SW:
24 mm
d2:
16 mm
Кольцо круглого сечения:
16,36 x 2,20
Описание продукта

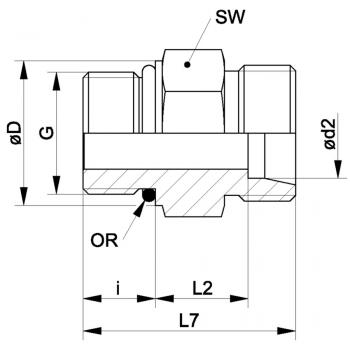

| L2 | 15.4 mm |
| SW | 24 mm |
| d2 | 16 mm |
| Кольцо круглого сечения | 16,36 x 2,20 |
| D | 22.3 mm |
| Рабочее давление бар | PN 400 |
| G | 3/4" -16 UNF |
| Серия | S |
| Наружный трубы | 16 mm |
| i | 11.1 mm |
| L7 | 35 mm |
Свойства
| Соединение 1 | Наружная резьба UN/UNF |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | прямые |
| Форма уплотнения 1 | Форма F |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
