Каталог Резьбовые трубные соединения ISO 8434-1 Сварные резьбовые соединения Приварные резьбовые соединения Прямые SA H VA

SA H VA

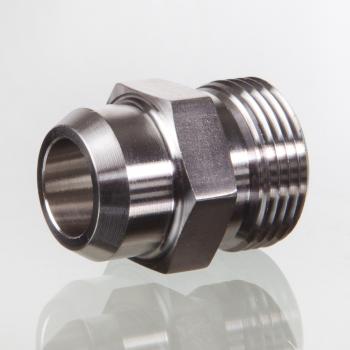

Приварное резьбовое соединение

Соединение 1:

Приварной штуцер

Соединение 2:

Метрическая наружная резьба, цилиндрическая

Материал:

нержавеющая сталь

Норма:

DIN 2353 ISO 8434-1

Свойства

Соединение 1	Приварной штуцер
Соединение 2	Метрическая наружная резьба, цилиндрическая
Материал	нержавеющая сталь
Норма	DIN 2353 ISO 8434-1
Модель	Приварное резьбовое соединение
Конструкция	прямые
Форма уплотнения 2	Внутренний конус 60°

Указания
Комплект поставки

Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

Штуцер (без накидной гайки и режущего кольца)

Варианты изделия

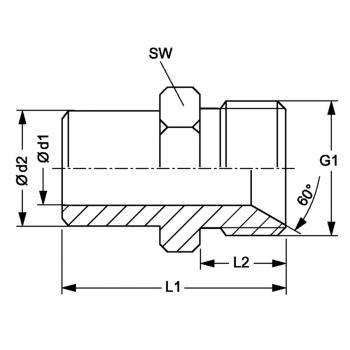

Наименование	G1	L1	L2	SW	d2	Подробности
SA NW 04 H VA	M 12 x 1,5	24 mm	10 mm	12 mm	6 mm	Подробнее
SA NW 06 H VA	M 14 x 1.5	25 mm	10 mm	14 mm	8 mm	Подробнее
SA NW 08 H VA	M 16 x 1.5	25 mm	10 mm	17 mm	10 mm	Подробнее
SA NW 10 H VA	M 18 x 1,5	25 mm	10 mm	19 mm	14 mm	Подробнее
SA NW 13 H VA	M 22 x 1.5	27 mm	12 mm	22 mm	17 mm	Подробнее
SA NW 16 H VA	M 26 x 1,5	28 mm	12 mm	27 mm	21 mm	Подробнее
SA NW 20 H VA	M 30 x 1.5	28 mm	12 mm	30 mm	25 mm	Подробнее
SA NW 25 H VA	M 38 x 1.5	30 mm	14 mm	41 mm	30 mm	Подробнее
SA NW 32 H VA	M 45 x 1.5	31 mm	14 mm	46 mm	38 mm	Подробнее
SA NW 40 H VA	M 45 x 2	32 mm	14 mm	55 mm	44 mm	Подробнее
SA NW 50 H VA	M 65 x 2	36 mm	17 mm	65 mm	57 mm	Подробнее
SA NW 60 H VA	M 78 x 2	36 mm	17 mm	80 mm	64 mm	Подробнее
