XSA NW 25 HS VA
Приварное резьбовое соединение
Описание продукта

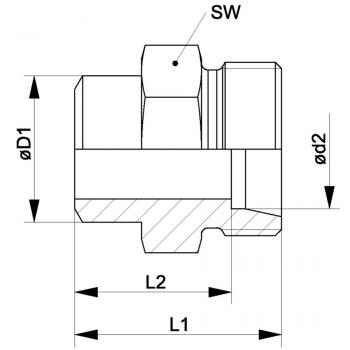

| D1 | 36 mm |
| L1 | 49 mm |
| L2 | 35.5 mm |
| SW | 46 mm |
| d2 | 30 mm |
| Рабочее давление бар | PN 400 |
| Серия | S |
| Наружный трубы | 30 mm |
Свойства
| Соединение 1 | Приварной штуцер для метрической трубы |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Приварное резьбовое соединение |
| Конструкция | прямые |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? d2 = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
