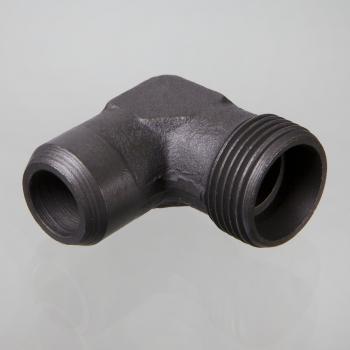

XWSA NW 08 HL
Приварное резьбовое соединение, угол 90°
Описание продукта
| D1 | 14 mm |
| L2 | 15 mm |
| SW | 14 mm |
| d2 | 10 mm |
| L3 | 24 mm |
| Рабочее давление бар | PN 315 |
| Серия | L |
| L7 | 22 mm |
Свойства
| Соединение 1 | Приварной штуцер для метрической трубы |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Норма | ISO 8434-1 |
| Модель | Приварное резьбовое соединение |
| Защита поверхности | Фосфатирование и смазка маслом (Znphr5f) |
| Конструкция | Угол 90° |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
? = наружный диаметр трубы
Штуцер (без накидной гайки и режущего кольца)
