SA NW 40 DKOL 3

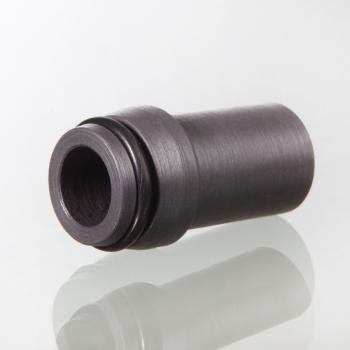

Приварной уплотнительный конус
Описание продукта
| L1 | 50 mm |
| L2 | 47 mm |
| d2 | 42 mm |
| Кольцо круглого сечения | 38,0 x 2,5 |
| d1 | 36 mm |
| Рабочее давление бар | PN 160 |
| Серия | L |
Свойства
| Соединение 1 | Приварной штуцер для метрической трубы |
| Материал | Сталь |
| Норма | ISO 8434-1 DIN 3865 |
| Модель | Приварной уплотнительный конус |
| Защита поверхности | Фосфатирование и смазка маслом (Znphr5f) |
| Конструкция | прямые |
| Форма уплотнения 2 | Наружный конус 24° с кольцом круглого сечения |
- Указания
- Zubehr gehrt zu
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
d2 = для наружного диаметра трубы
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
