SA NW 25 DKOL 2.5 VA

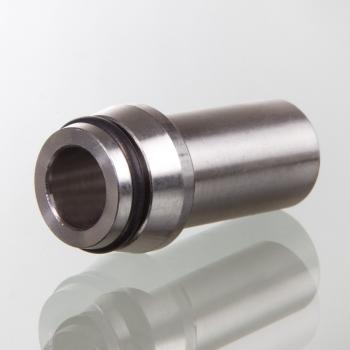

Приварной уплотнительный конус
Описание продукта

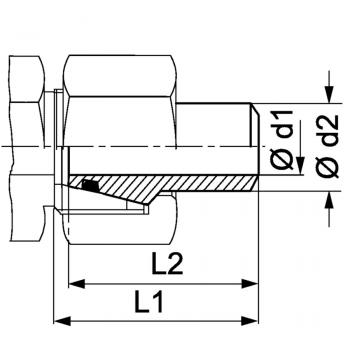

| L1 | 53 mm |
| L2 | 48 mm |
| d2 | 28 mm |
| Кольцо круглого сечения | 26,0 x 2,0 |
| d1 | 23 mm |
| Рабочее давление бар | PN 160 |
| Серия | L |
Свойства
| Соединение 1 | Приварной штуцер для метрической трубы |
| Материал | нержавеющая сталь |
| Норма | ISO 8434-1 |
| Модель | Приварной уплотнительный конус |
| Конструкция | прямые |
| Форма уплотнения 2 | Наружный конус 24° с кольцом круглого сечения |
- Указания
- Указание по заказу
- Zubehr gehrt zu
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
NBR уплотненияFPM (Витон) по запросу
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
PB = макс. рабочее давление
d2 = для наружного диаметра трубы
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
