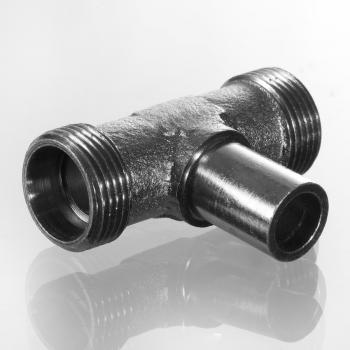

Резьбовое соединение, T-образное

Соединение 1:

Патрубок предварительно немонтированный

Материал:

Сталь

Норма:

ISO 8434-1

Модель:

Резьбовое соединение с регулировкой положения

Свойства

Соединение 1	Патрубок предварительно немонтированный
Материал	Сталь
Норма	ISO 8434-1
Модель	Резьбовое соединение с регулировкой положения
Защита поверхности	Гальваническое покрытие
Конструкция	T-образная форма
Форма уплотнения 1	Соединение с режущим кольцом
Соединение 2 3	Метрическая наружная резьба, цилиндрическая
Форма уплотнения 2 3	Внутренний конус 24°

Указания
Zubehr gehrt zu
Комплект поставки

Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

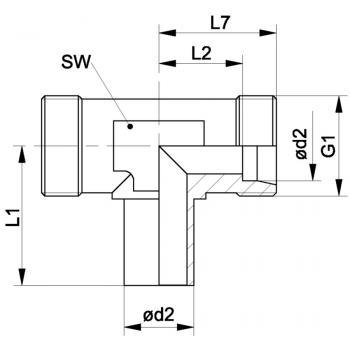

Серия: LL = очень легкая L = легкая S = тяжелая PN = номинальное давление ? d2 = наружный диаметр трубы SW = размер под ключ

Штуцер (без накидной гайки и режущего кольца)

Варианты изделия

Наименование	G1	L1	L2	SW	d2	Подробности
XNET NW 04 HL	M 12 x 1,5	26 mm	12 mm	12 mm	6 mm	Подробнее
XNET NW 06 HL	M 14 x 1.5	27.5 mm	14 mm	12 mm	8 mm	Подробнее
XNET NW 08 HL	M 16 x 1.5	29 mm	15 mm	14 mm	10 mm	Подробнее
XNET NW 10 HL	M 18 x 1,5	29.5 mm	17 mm	17 mm	12 mm	Подробнее
XNET NW 13 HL	M 22 x 1.5	32.5 mm	21 mm	19 mm	15 mm	Подробнее
XNET NW 16 HL	M 26 x 1,5	35.5 mm	23.5 mm	24 mm	18 mm	Подробнее
XNET NW 20 HL	M 30 x 2	38.5 mm	27.5 mm	27 mm	22 mm	Подробнее
XNET NW 25 HL	M 36 x 2	41.5 mm	30.5 mm	36 mm	28 mm	Подробнее
XNET NW 32 HL	M 45 x 2	51 mm	34.5 mm	41 mm	35 mm	Подробнее
XNET NW 40 HL	M 52 x 2	56 mm	40 mm	50 mm	42 mm	Подробнее
XNET NW 03 HS	M 14 x 1.5	27 mm	16 mm	12 mm	6 mm	Подробнее
XNET NW 04 HS	M 16 x 1.5	27.5 mm	17 mm	14 mm	8 mm	Подробнее
XNET NW 06 HS	M 18 x 1,5	30 mm	17.5 mm	17 mm	10 mm	Подробнее
XNET NW 08 HS	M 20 x 1.5	31 mm	21.5 mm	17 mm	12 mm	Подробнее
XNET NW 10 HS	M 22 x 1.5	35 mm	22 mm	19 mm	14 mm	Подробнее
XNET NW 13 HS	M 24 x 1.5	36.5 mm	24.5 mm	24 mm	16 mm	Подробнее
XNET NW 16 HS	M 30 x 2	44.5 mm	26.5 mm	27 mm	20 mm	Подробнее
XNET NW 20 HS	M 36 x 2	50 mm	30 mm	36 mm	25 mm	Подробнее
XNET NW 25 HS	M 42 x 2	55 mm	35.5 mm	41 mm	30 mm	Подробнее
XNET NW 32 HS	M 52 x 2	63 mm	41 mm	50 mm	38 mm	Подробнее
