XNET NW 13 HL VA

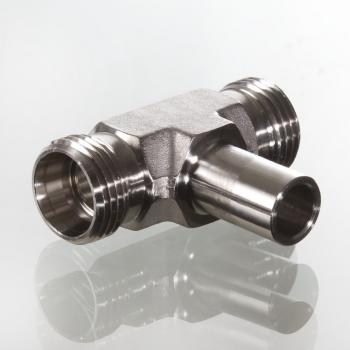

Резьбовое соединение, T-образное
Описание продукта

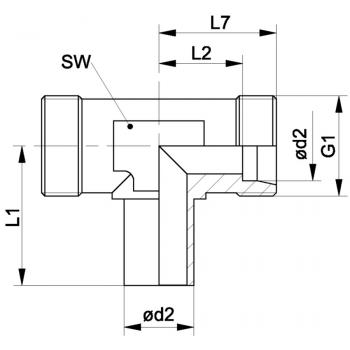

| G1 | M 22 x 1.5 |
| L1 | 32.5 mm |
| L2 | 21 mm |
| SW | 19 mm |
| d2 | 15 mm |
| Рабочее давление бар | PN 315 |
| Серия | L |
| Наружный трубы | 15 mm |
| L7 | 28 mm |
Свойства
| Соединение 1 | Патрубок предварительно немонтированный |
| Материал | нержавеющая сталь |
| Норма | ISO 8434-1 |
| Модель | Резьбовое соединение с регулировкой положения |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Соединение с режущим кольцом |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
