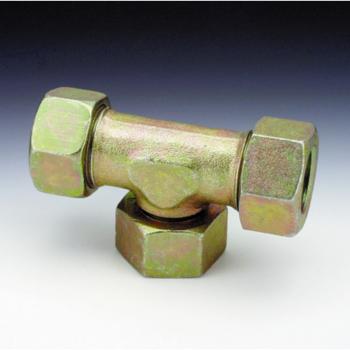

VET NW 16 HL MG
Резьбовое соединение, T-образное

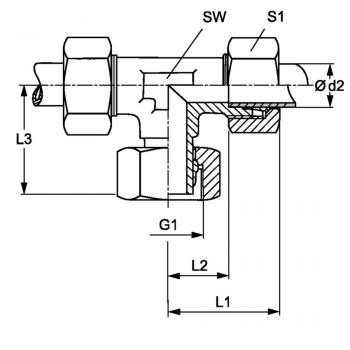

Описание продукта
| G1 | M 26 x 1,5 |
| S1 | 32 |
| L1 | 40 mm |
| L2 | 23.5 mm |
| SW | 24 mm |
| d2 | 18 mm |
| L3 | 36 mm |
| Рабочее давление бар | PN 200 |
| Серия | L |
| Наружный трубы | 18 mm |
Свойства
| Соединение 1 | Метрическая гаечная резьба |
| Материал | Латунь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Резьбовое соединение с регулировкой положения |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Патрубок с режущим кольцом |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
