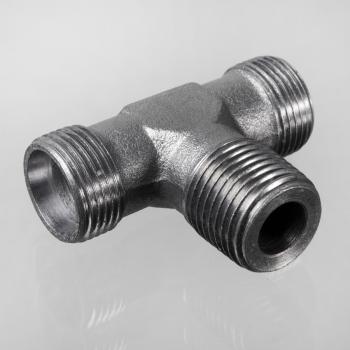

XTM 04 LL
Ввертное резьбовое соединение, T-образное
Описание продукта

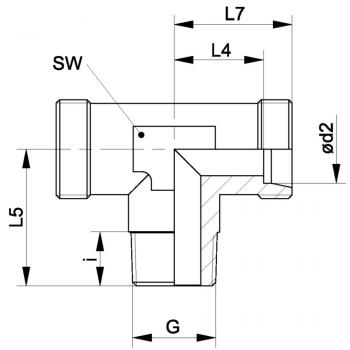

| SW | 9 mm |
| d2 | 4 mm |
| Рабочее давление бар | PN 100 |
| G | M 8 x 1 K |
| Серия | LL |
| Наружный трубы | 4 mm |
| L4 | 11 mm |
| L5 | 17 mm |
| i | 8 mm |
| L7 | 15 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, коническая |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
