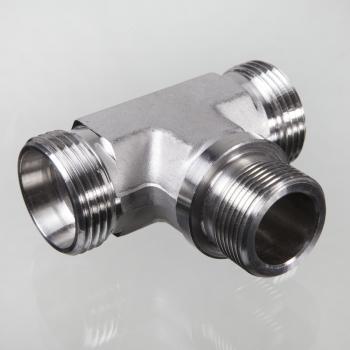

XTM VA
Ввертное резьбовое соединение, T-образное
Соединение 1:
Метрическая наружная резьба, цилиндрическая
Материал:
нержавеющая сталь
Норма:
DIN 3907
Модель:
Ввертное резьбовое соединение
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 3907 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Форма B |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
Варианты изделия

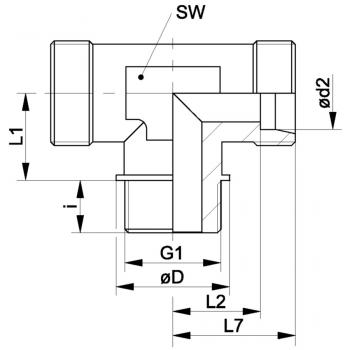

| Наименование | L1 | L2 | SW | d2 | D | Подробности |
| XTM NW 20 HL VA | 26 mm | 27.5 mm | 27 mm | 22 mm | 31 mm | Подробнее |
| XTM NW 25 HL VA | 30 mm | 30.5 mm | 36 mm | 28 mm | 39 mm | Подробнее |
| XTM NW 32 HL VA | 34 mm | 34.5 mm | 41 mm | 35 mm | 49 mm | Подробнее |
| XTM NW 40 HL VA | 39 mm | 41 mm | 50 mm | 42 mm | 55 mm | Подробнее |
| XTM NW 16 HS VA | 26 mm | 26.5 mm | 27 mm | 20 mm | 32 mm | Подробнее |
| XTM NW 20 HS VA | 30 mm | 30 mm | 36 mm | 25 mm | 39 mm | Подробнее |
| XTM NW 25 HS VA | 34 mm | 35.5 mm | 41 mm | 30 mm | 49 mm | Подробнее |
| XTM NW 32 HS VA | 39 mm | 41 mm | 50 mm | 38 mm | 55 mm | Подробнее |
