TR 06 LL MG

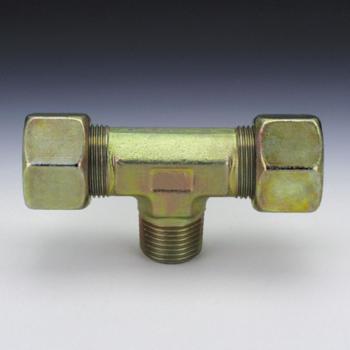

Ввертное резьбовое соединение, T-образное
Описание продукта

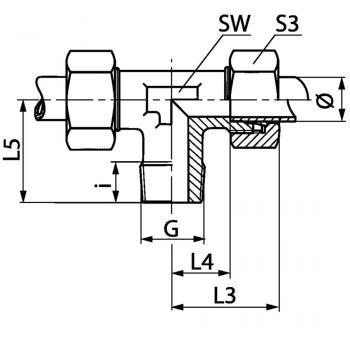

| SW | 9 mm |
| L3 | 21 mm |
| Рабочее давление бар | PN 63 |
| G | R 1/8" K |
| Серия | LL |
| Наружный трубы | 6 mm |
| L4 | 9.5 mm |
| L5 | 17 mm |
| i | 8 mm |
| S3 | 12 |
Свойства
| Соединение 1 | Наружная резьба BSPT, коническая |
| Материал | Латунь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Резьбовое уплотнение |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
