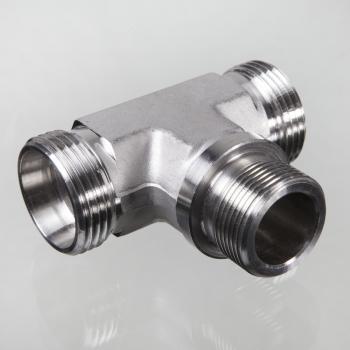

XTR NW 16 HS VA
Ввертное резьбовое соединение, T-образное
Описание продукта

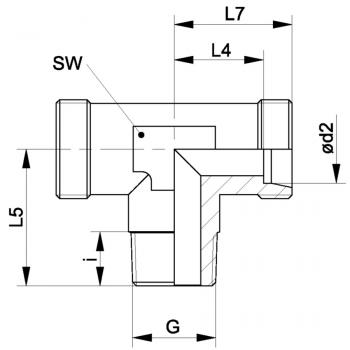

| G1 | G 3/4" -14 |
| L1 | 26 mm |
| L2 | 26.5 mm |
| SW | 27 mm |
| d2 | 20 mm |
| D | 32 mm |
| Рабочее давление бар | PN 400 |
| Серия | S |
| Наружный трубы | 20 mm |
| i | 16 mm |
| L7 | 37 mm |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 3907 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Форма B |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
