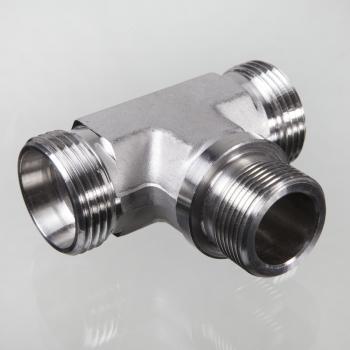

XTR NW 25 HL VA
Ввертное резьбовое соединение, T-образное
Описание продукта

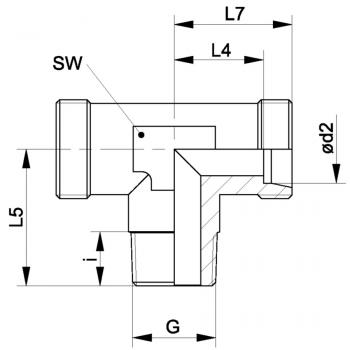

| G1 | G 1" -11 |
| L1 | 30 mm |
| L2 | 30.5 mm |
| SW | 36 mm |
| d2 | 28 mm |
| D | 39 mm |
| Рабочее давление бар | PN 160 |
| Серия | L |
| Наружный трубы | 28 mm |
| i | 18 mm |
| L7 | 38 mm |
Свойства
| Соединение 1 | Наружная резьба BSP, цилиндрическая |
| Материал | нержавеющая сталь |
| Норма | DIN 3907 |
| Модель | Ввертное резьбовое соединение |
| Конструкция | T-образная форма |
| Форма уплотнения 1 | Форма B |
| Соединение 2 3 | Метрическая наружная резьба, цилиндрическая |
| Форма уплотнения 2 3 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
