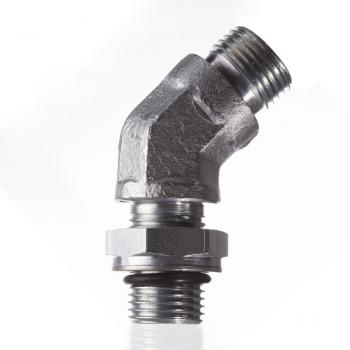

XEWOM 45 NW 32 HS
Ввертное резьбовое соединение, угол 45°

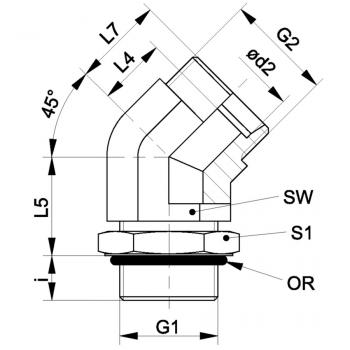

Описание продукта
| G1 | M 42 x 2 |
| G2 | M 52 x 2 |
| S1 | 55 |
| SW | 50 mm |
| d2 | 38 mm |
| Кольцо круглого сечения | 38,0 x 3,0 |
| Рабочее давление бар | PN 200 |
| Серия | S |
| Наружный трубы | 38 mm |
| L4 | 21 mm |
| L5 | 36 mm |
| i | 21 mm |
| L7 | 37 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Ввертное резьбовое соединение с регулировкой положения |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 45° |
| Форма уплотнения 1 | Уплотнение ввертного штуцера кольцом круглого сечения |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
