XEWOMK 45 NW 06 HS

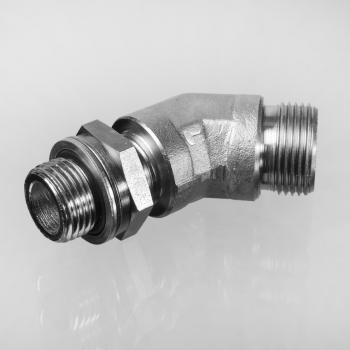

Ввертное резьбовое соединение, угол 45°
Описание продукта

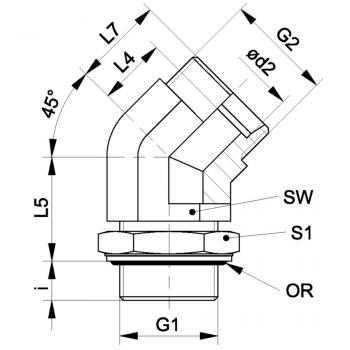

| G1 | M 16 x 1.5 |
| G2 | M 18 x 1,5 |
| S1 | 19 |
| SW | 19 mm |
| d2 | 10 mm |
| Кольцо круглого сечения | 13,3 x 2,4 |
| Рабочее давление бар | PN 315 |
| Серия | S |
| Наружный трубы | 10 mm |
| L4 | 13 mm |
| L5 | 22 mm |
| i | 12 mm |
| L7 | 21 mm |
Свойства
| Соединение 1 | Метрическая наружная резьба, цилиндрическая |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Модель | Ввертное резьбовое соединение с регулировкой положения |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 45° |
| Форма уплотнения 1 | Кольцо круглого сечения и камерное кольцо |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
