SW NW 08 HL MG

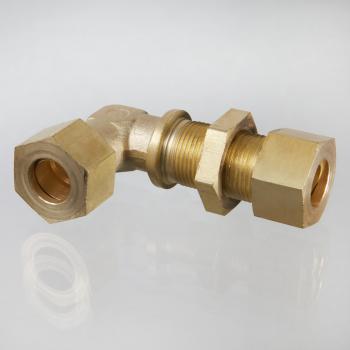

Переборочное резьбовое соединение, угол 90°
G1:
M 16 x 1.5
S1:
22
L1:
43 mm
L2:
28 mm

Описание продукта

G1M 16 x 1.5
S122
L143 mm
L228 mm
SW14 mm
d210 mm
D22 mm
L330 mm
b16 mm
Рабочее давление барPN 200
СерияL
Наружный трубы10 mm
L415 mm
L518 mm
S219

Свойства

МатериалЛатунь
НормаDIN 2353  ISO 8434-1
МодельПереборочное резьбовое соединение
Соединение 1 2Метрическая наружная резьба, цилиндрическая
КонструкцияУгол 90°
Форма уплотнения 1 2Внутренний конус 24°
  • Указания
  • Zubehr gehrt zu
  • Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.

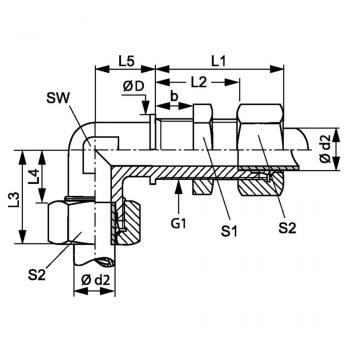

Серия: LL = очень легкая L = легкая S = тяжелая PN = номинальное давление ? d2 = наружный диаметр трубы SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
