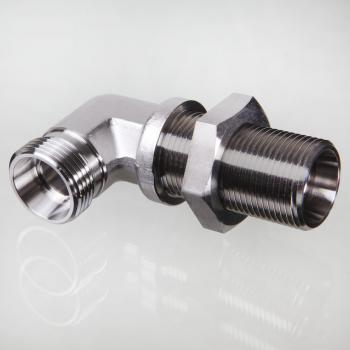

XSW NW 04 HL VA
Переборочное резьбовое соединение, угол 90°

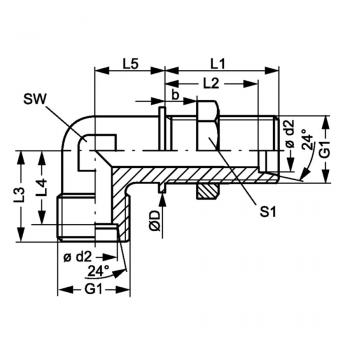

Описание продукта
| G1 | M 12 x 1,5 |
| S1 | 17 |
| L1 | 34 mm |
| L2 | 27 mm |
| SW | 12 mm |
| d2 | 6 mm |
| D | 17 mm |
| L3 | 19 mm |
| b | 16 mm |
| Рабочее давление бар | PN 315 |
| Серия | L |
| Наружный трубы | 6 mm |
| L4 | 12 mm |
| L5 | 14 mm |
Свойства
| Материал | нержавеющая сталь |
| Норма | DIN 3911 |
| Модель | Переборочное резьбовое соединение |
| Соединение 1 2 | Метрическая наружная резьба, цилиндрическая |
| Конструкция | Угол 90° |
| Форма уплотнения 1 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
