VEW NW 06 HL MG
Резьбовое соединение, угол 90°
Описание продукта

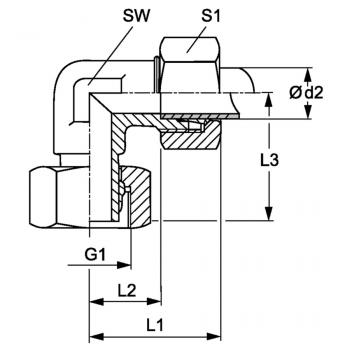

| G1 | M 14 x 1.5 |
| S1 | 17 |
| L1 | 29 mm |
| L2 | 14 mm |
| SW | 12 mm |
| d2 | 8 mm |
| L3 | 27.5 mm |
| Рабочее давление бар | PN 200 |
| Серия | L |
| Наружный трубы | 8 mm |
Свойства
| Соединение 1 | Метрическая гаечная резьба |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Латунь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Резьбовое соединение с регулировкой положения |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Патрубок с режущим кольцом |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер с накидной гайкой и режущим кольцом
