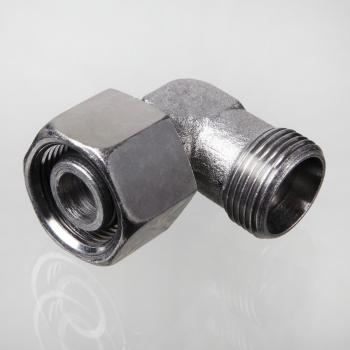

XVEW NW 32 HL
Резьбовое соединение, угол 90°
Описание продукта

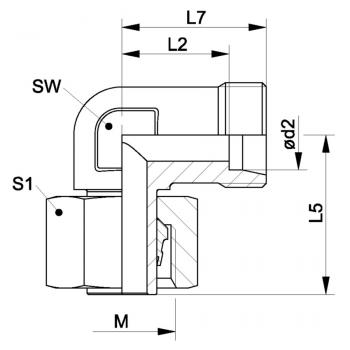

| S1 | 50 |
| L2 | 34.5 mm |
| SW | 41 mm |
| d2 | 35 mm |
| Рабочее давление бар | PN 160 |
| Серия | L |
| Наружный трубы | 35 mm |
| L5 | 51 mm |
| L7 | 45 mm |
| M | M 45 x 2 |
Свойства
| Соединение 1 | Метрическая гаечная резьба |
| Соединение 2 | Метрическая наружная резьба, цилиндрическая |
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Резьбовое соединение с регулировкой положения |
| Защита поверхности | Гальваническое покрытие |
| Конструкция | Угол 90° |
| Форма уплотнения 1 | Патрубок с режущим кольцом |
| Форма уплотнения 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW, S1, S2, S3 = размер под ключ
Штуцер (без накидной гайки и режущего кольца)предварительно монтированные
* Несмотря на тщательную проверку мы не можем исключить наличие ошибок и не несем ответственность за содержащуюся в них информацию.
