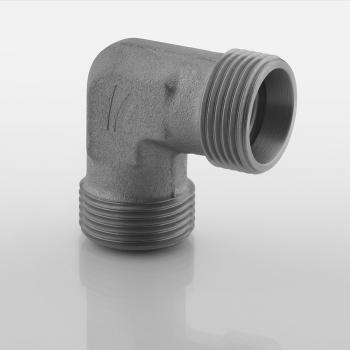

XW NW 03 HS
Резьбовое соединение, угол 90°
Описание продукта

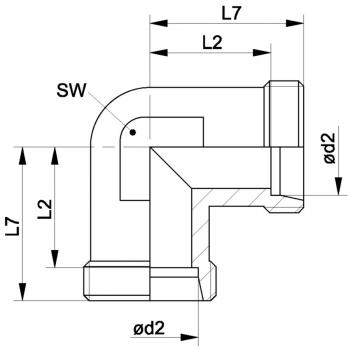

| L2 | 16 mm |
| SW | 12 mm |
| d2 | 6 mm |
| Рабочее давление бар | PN 630 |
| Серия | S |
| Наружный трубы | 6 mm |
| L7 | 23 mm |
Свойства
| Материал | Сталь |
| Норма | DIN 2353 ISO 8434-1 |
| Модель | Резьбовое соединение |
| Защита поверхности | Гальваническое покрытие |
| Соединение 1 2 | Метрическая наружная резьба, цилиндрическая |
| Конструкция | Угол 90° |
| Форма уплотнения 1 2 | Внутренний конус 24° |
- Указания
- Zubehr gehrt zu
- Комплект поставки
Указания по монтажу, установке, нагрузке давлением и допустимым рабочим температурам представлены в технической информации для резьбовых трубных соединений.
Серия: LL = очень легкая L = легкая S = тяжелая
PN = номинальное давление
? d2 = наружный диаметр трубы
SW = размер под ключ
Штуцер (без накидной гайки и режущего кольца)
